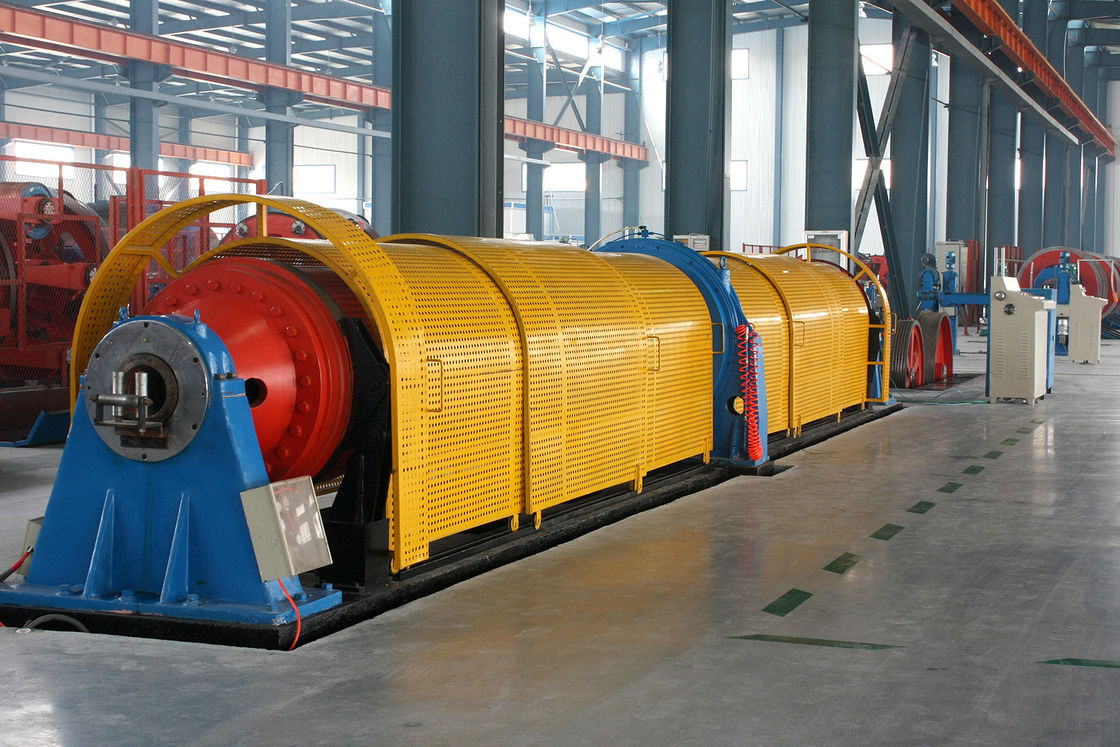

Длинный срок службы Тип трубчатая машина для натяжки проволоки 1+6

1Общее описание:

Эта машина в основном используется для скручивания стальной проволоки, алюминиевой проволоки и медных проволок, а также может использоваться для скручивания кабелей управления в пределах 7 ядер.

2Технический параметр:

3Основные электрические компоненты

4.Детальное описание:

4.1 Φ630 Центровой проволока отплата:

Спецификация катушки для выплаты: PND630
Тип конечного вала вручную зажимает или ослабляет катушку, а ручный винт поднимает катушку.
Механическое регулирование напряжения трения, размер может регулироваться вручную.

4.2 Φ630/6 главный корпус:

Спецификация катушки для выплаты: PND630
Максимальная скорость: 600 р/мин
Протяженность пролёта: 62-276 мм
Конечный вал является пружинной зажимательной структурой, а катушка выпускается пневматически.
Механическое регулирование трения.
Целый цилиндр работает плавно, с низким уровнем шума и длительным сроком службы.
В цилиндре есть пневматический тормоз, и торможение надежное.
Устройство для обнаружения отключения оборудовано на канале водоотведения.
Защитная крышка имеет структуру раздвижной двери.
Проводки оснащены одним устройством для предварительного формирования проволоки.
Основной корпус натяжки полностью установлен на нижней пластине, и оборудование легко устанавливается.

4.3 счетчик:

Оборот колеса измерителя составляет 500 мм.
Максимальная длина метра 9999,9 м
Ошибка точности ≤3‰
Он имеет двойную колесную конструкцию и устанавливается горизонтально; на прессовом колесе есть буферная пружина, а на входе и выходе - проволочные ролики.

4.4 Φ1500 двойное устройство слежения:

Диаметр тягового колеса: Φ1500 мм
Диаметр разделительного колеса: Φ1300 мм
Скорость тяговой линии: 31-138 м/мин
Скорость тяговой передачи: 36 шагов

4.5 Φ2000 Загрузочная машина:

Спецификация поглощающей катушки: PN1000-PN2000
Максимальная нагрузка: 8Т
Максимальная скорость поглощения: 150 м/мин
Мотор поглощения: 6 кг.м
Максимальный диаметр кабеля: Φ20 мм
Прием принимает крутящий момент двигателя, который является надежным в эксплуатации и простой и удобный в эксплуатации и техническом обслуживании.
Структура - электрическая зажимающая или ослабляющая катушка, электрическая подъемная катушка типа конечного вала.
Принятие свинцового кабеля, может отслеживать скорость приема, и расстояние расположения может регулироваться без шагов.

4.6 Система механической трансмиссии:

Мощность основного привода двигателя: 45 kW (AC)
Система механической трансмиссии включает в себя главный двигатель, главный редуктор, вал трансмиссии, сцепление и т.д.

4.7 Электрическая и электронная системы управления:

Источник питания этой машины - трехфазная пятипроводная система, 380 В (± 10%), 50 Гц.
Основная машина машины использует двигатель переменного тока и управление преобразованием частоты; подъемник использует двигатель крутящего момента, который может плавно запускаться и останавливаться,и эксплуатация и обслуживание просты и удобны; вся машина управляется программируемым контроллером Siemens.

4.8 Требования к источнику воздуха:

Давление воздуха: 0,6 МПа
Объем воздуха: 1,0 м3/мин
Сжатый воздух должен быть сухим, свободным от примесей и пыли.

5Часто задаваемые вопросы:

Дорогие клиенты, есть несколько моделей для настраивающей машины. чтобы порекомендовать модель suitabe, мы хотели бы узнать некоторые сведения:

1. Диаметр голый проволока

2.Мегкая или жесткая проволока

3Количество проводов, которые необходимо скрутить

4- Область после поворота.

Поздравляю.

6Справочные фотографии
