Машина для натягивания жестких проводов из меди или алюминия

1Общее описание:
Эта машина в основном используется для скручивания обнаженной медной проволоки, обнаженной алюминиевой проволоки, алюминиевой проволоки со стальным ядром, круглых и вентиляторных проводников и т. д.

2Технический параметр:















3Основные электрические компоненты









4.Детальное описание:
4.1 ΦΦ630 - расплата центрального провода:

Спецификация катушки для выплаты: PND630
Тип конечного вала вручную зажимает или ослабляет катушку, а ручный винт поднимает катушку.
Механическое регулирование напряжения трения, размер может регулироваться вручную.

4.2 6B, 12B, 18B корпус для натягивания:

Спецификация катушки для выплаты: PND630
Скорость: 6B/12B: 70-166 оборотов в минуту

18B: 62-146 оборотов в минуту

Протяженность пролета: 6B/12B: 87-843 мм

18B: 99-952 мм

Количество стадий преобразования скорости вращения составляет 6 стадий
Структура рамы 4 равных частей
Механическое трение контролирует напряжение, и регулирование напряжения удобно.
Безволосая пневматическая застежка и развязка катушки, механическая автоматическая блокировка и страхование, легко работать, быстро и безопасно.
Автоматическая остановка при разрыве провода.


4.3 счетчик:
Оборот колеса измерителя составляет 500 мм.
Максимальная длина метра 9999,9 м
Ошибка точности ≤3‰
Он имеет двойную колесную конструкцию и устанавливается горизонтально; на прессовом колесе есть буферная пружина, а на входе и выходе - проволочные ролики.

4.4 Устройство двойной тяги Φ2000:

Способ отслеживания: двойное колесо с канавкой, двойное активное отслеживание.
Диаметр тягового колеса: Φ2000 мм
Скорость тяговой линии: 14,5-59 м/мин
Скорость тяговой передачи: 36 шагов


4.5 Φ2500 Загрузочная машина:

Спецификация поглотительной катушки: PN1250-PN2500
Максимальная нагрузка: 12 Т
Мотор поглощения: 8 кг.м
Максимальный диаметр кабеля: Φ50 мм
Прием принимает крутящий момент двигателя, который является надежным в эксплуатации и простой и удобный в эксплуатации и техническом обслуживании.
Структура - электрическая зажимающая или ослабляющая катушка, электрическая подъемная катушка типа конечного вала.
Принятие свинцового кабеля, может отслеживать скорость приема, и расстояние расположения может регулироваться без шагов.

4.6 Система механической трансмиссии:

Мощность основного двигателя: 110 kW (AC)
Система механической трансмиссии включает в себя главный двигатель, главный редуктор, наземный вал трансмиссии и т.д.

4.7 Электрическая и электронная системы управления:

Источник питания этой машины - трехфазная пятипроводная система, 380 В (± 10%), 50 Гц.
Основная машина машины использует двигатель переменного тока и управление преобразованием частоты; подъемник использует двигатель крутящего момента, который может плавно запускаться и останавливаться,и эксплуатация и обслуживание просты и удобны; вся машина управляется программируемым контроллером Siemens.


4.8 Требования к источнику воздуха:
Давление воздуха: 0,6 МПа
Объем воздуха: 1,0 м3/мин
Сжатый воздух должен быть сухим, свободным от примесей и пыли.

5Часто задаваемые вопросы:
Дорогие клиенты, есть несколько моделей для настраивающей машины. чтобы порекомендовать модель suitabe, мы хотели бы узнать некоторые сведения:
1. Диаметр голый проволока
2.Мегкая или жесткая проволока
3Количество проводов, которые необходимо скрутить
4- Область после поворота.

Поздравляю.

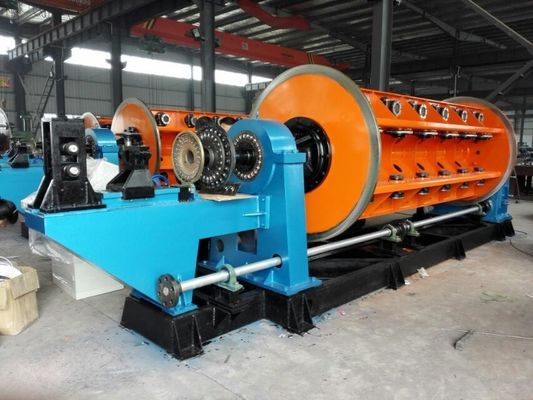

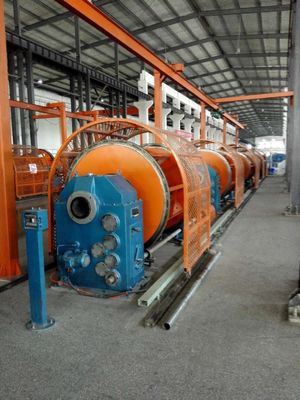

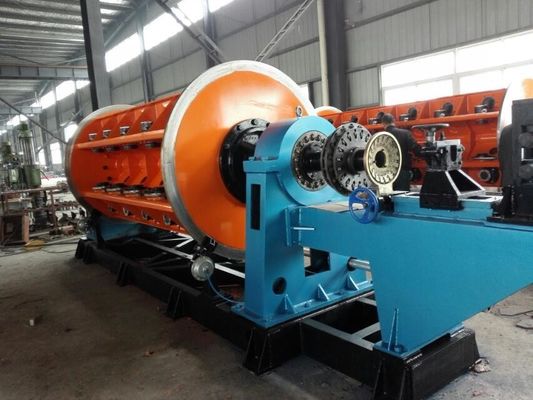

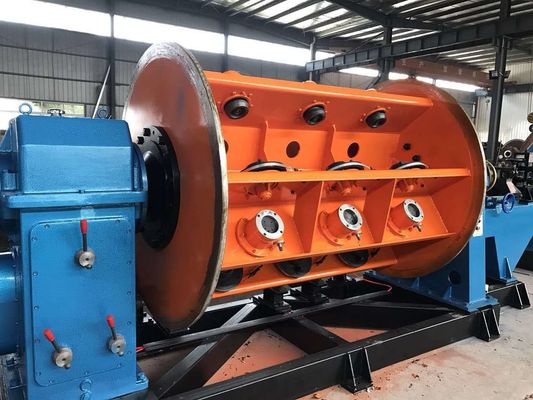

6Справочные фотографии
